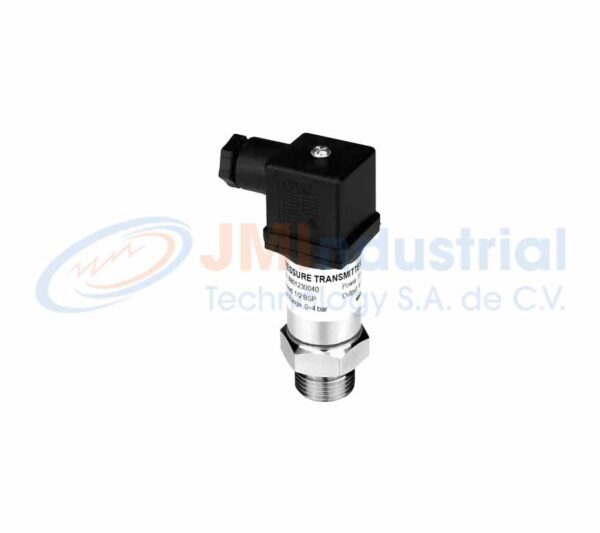

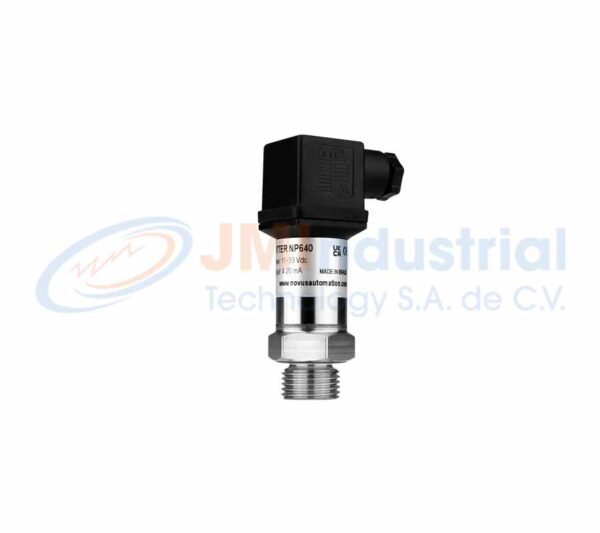

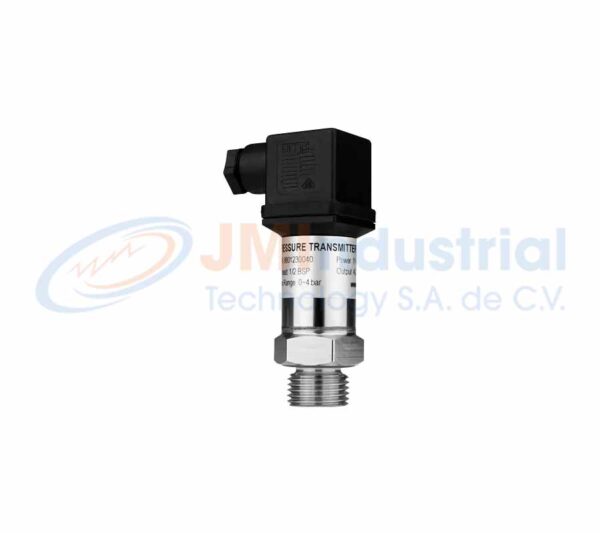

Transmisores de Presión NP640 Configurable

Categoría: Serie: JMI46894620

Cotizar Producto

Descripción

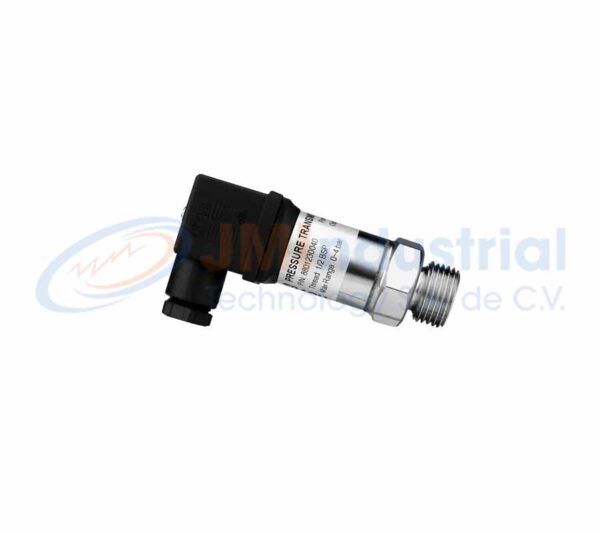

Transmisor de presión 640 relativa o manométrica configurable hasta 1/3 de su rango, contamos con diferentes rangos como son 0 a 1, 0 a 4, 0 a 10, 0 a 25, 0 a 40, 0 a 60, 0 a 100, 0 a 160, 0 a 250 y 0 a 400 bar, salida de 4-20 mA, las unidades a configurar (mbar, Mpa, KPa, kgf/m2, kgf/cm2, atm, mH2O y psi), suministro de 10 a 33 Vcd, temp. de operación de -20 a 70° C, material de contacto acero inoxidable 316L.



En muchos de los procesos en la industria es muy importante el monitoreo o control de la presión, por lo que la línea de Transmisor de presión NP640 cuentan con la opción de ser configurados y recalibrados en campo, poseen la posibilidad de configurarlos hasta un tercio de su rango, así como ajustar la calibración de fabrica mediante la interface TXConfig-DIN43650 (no incluida), se cuenta con diferentes rangos de presión que llegan hasta 100 bar y las unidades opcionales con las que se pueden configurar son: mbar, Mpa, KPa, kgf/m2, kgf/cm2, atm, mH2O y psi.

ESPECIFICACIONES

Tipo de Medida: Presión relativa positiva

Rango Máximo de Medición (Máx. Rango):

  • 0-1 bar
  • 0-4 bar
  • 0-10 bar
  • 0-25 bar
  • 0-40 bar
  • 0-60 bar
  • 0-100 bar
  • 0-250 bar
  • 0-400 bar

Rangeabilidad: 3:1

Exactitud de medida: < ±0,25 % de Rango máximo (Max. Rango) Incluyendo linealidad, histéresis y repetibilidad a 25 °C

Desviación Térmica Máxima: < ±0,05 % Max. Rango / °C

Sobre-Presión: El doble del valor indicado para el Rango Máximo de Medida

Señal de Salida: Corriente eléctrica, 4-20 mA, 2 hilos

Suministro Eléctrico: 11 a 33 Vcd

Grado de Protección: IP65

Conexión Eléctrica: Conector para válvulas del tipo A (DIN EN 175301-803), IP65. Conductor 1,5 mm² (máx.) y cables entre 6 y 8 mm de diámetro.

Temperatura de Operación: -20 a 70 °C

Respuesta Dinámica: < 30 ms

Conexión al Proceso (Thread): ¼ NPT (opcional sobre pedido ½ NPT, ½ BSP y G ¼ )

Características del sensor utilizado: Piezo-resistivo de poli-silicio (con aceite de silicona)

Carcasa metálica del transmisor: Acero inoxidable

Partes mojadas: Sensor; acero inoxidable 316  y Conexión metálica; acero inoxidable 316

Compatibilidad: Cualquier gas o líquido compatible con los materiales constituyentes de las partes mojadas.

DIMENSIONES

Dimensiones NP640

CONEXIONES ELÉCTRICAS

Conexiones eléctricas del NP640

INTERFAZ

La interfaz no esta incluida y la utilizada es la TxConfig USB

SOFTWARE

El software para programarlo es Gratuito, es el TXConfig-II

Software de configuración para sensor de presión NP640
