Es un Sensor de Temperatura industrial, llamado RTD por su sigla en inglés Resistence Temperature Detector, se compone de una bobina de alambre que varía su valor de resistencia en función de la temperatura, los materiales de la bobina suelen ser de platino, Niquel y cobre, siendo el platino la más común en el mercado.

Dentro los los RTDs más comunes se encuentra el PT100 y Pt1000, pero también existen el Ni120 y Cu100, la desventaja de los RTD de Niquel y de cobre es el rango que soportan, el cual es un poco más de 100° C, esta temperatura en la industria es muy baja.

Un Pt100 es una Termorresistencia RTD la cual está hecha de alambre de platino y nos genera 100 Ω a 0° C, suele soportar temperaturas de -200 a 850° C en su rango completo.

Que es un Pt1000

Un Pt1000 es una Termorresistencia RTD la cual está hecha de alambre de platino y nos genera 1000 Ω a 0° C, es similar al PT100, pero aquí genera 10 veces más de ohms, suele soportar temperaturas de -200 a 850° C en su rango completo.

Por definición un Pt100 es un sensor de temperatura compuesto por una bobina de platino que genera 100 Ω a 0° C, el valor de Ω lo recibe un instrumento como puede ser un indicador, controlador o registrador de temperatura el cual se encarga de convertirlo a grados Centígrados o Fahrenheit.

Se pueden fabricar los sensores de temperatura Pt100 de diferentes formas, como con cabeza de conexiones o con cable de extensión para PT100, el ideal será el que se adapte a tu requerimiento.

El símbolo de un Pt100 es una resistencia variable, así como la de los RTDs, lo compartimos a continuación.

Los RTDs suelen estar regidos por normas internacionales y los más comunes son la norma alemana DIN y la japonesa JIS, la diferencia entre ella es que utilizan un coeficiente de temperatura diferente, que aunque la diferencia es mínima puede generar un error en la lectura.

• DIN 0.00385
• JIS 0.003916

en gran parte de América se utiliza los PT100 DIN, sin embargo, en este mundo globalizado donde podemos comprar maquinaria de cualquier parte del mundo desde nuestro escritorio, se llega a tener la necesidad de PT100 JIS, En JM Industrial contamos con ambos sensores, por lo que, si tienes un requerimiento, contáctanos.

Las clases de error de los sensores RTD se refieren prácticamente al grado de error que maneja, los enlistamos:

• Clase B con una tolerancia aproximada de ±0.30
• Clase A con una tolerancia aproximada de ±0.15
• Clase AA con una tolerancia aproximada de ±0.10

Si no se especifica la clase del sensor se maneja normalmente el tipo B, qué, aunque la precisión no es la mejor, es muy competitivo con los termopares. También es muy importante recalcar que la clase no tiene nada que ver con el rango, podemos tener un bulbo de clase A que soporte hasta 300° C o hasta los 850° C.

Para tomar la medición de temperatura de un RTD se debe de tomar en cuenta que un error que puede contribuir en la medida de temperatura son los ohms que genera la extensión que va del bulbo de temperatura al instrumento.

El método común para evitar este problema es el uso del puente de Wheatstone, para ello hay tres métodos, el de 2, 3 y 4 hilos, la ventaja hoy en día es que estos métodos ya esta aplicados en la electrónica de tu indicador, control o registrador de temperatura, lo explicaremos brevemente, pero si requieres una información más técnica visita nuestra sección de literatura, esta explicación aplica para todos los tipos de RTD tanto de platino como los de níquel y cobre.

Pt100 2 hilos

Es el método más simple, normalmente se utiliza para distancias cortas de no más de 5 mts, de cada terminal del bulbo sale un polo para conectar al instrumento.

Los instrumentos de medida en la industria suelen tener conexión para 3 hilos, lo que se puede hacer es conectar el pt100 de 2 hilos y puntear una de las terminales, comúnmente se hace con el color rojo.

Pt100 3 hilos

Es el método más común y usado en la industria, normalmente se utiliza para largas distancias de hasta 50 metros, de una terminal del bulbo sale 1 polo que suele ser de color blanco y de la otra terminal salen 2 polos que suelen ser de color rojo, en palabras coloquiales diríamos que el tercer hilo genera el mismo valor del error con símbolo diferente para eliminarlo.

Pt100 4 hilos

El método de cuatro hilos suele ser el más preciso, para ello se requieren instrumentos que sean igual de precisos, lo que hace que el costo sea muy elevado, este tipo de método suelen usarlo laboratorios o procesos donde cualquier variación de temperatura puede ser critica.

Pt100 4 hilos (Pt100 doble 2 hilos cada uno)

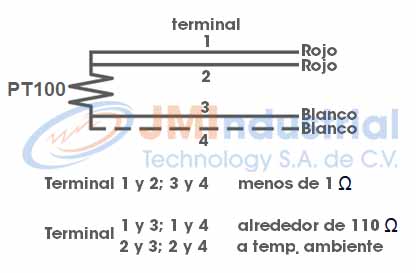

Hay que tener cuidado a la hora de identificar un Pt100, ya que aunque físicamente veamos 4 hilos, puede ser un PT100 doble de 2 hilos cada uno, lo que nos genera 4 hilos en total, la forma de identificarlo es con un multímetro es midiendo los ohms, cada Pt100 dará a temperatura ambiente alrededor de 110 Ω.

Pt100 6 hilos

Cuando el sensor cuenta con 6 hilos suele ser un PT100 doble de 3 hilos cada uno, lo que genera un total de 6 hilos.

Para convertir el valor de Pt100 a 4 a 20 mA es necesario utilizar un Transmisor de Temperatura, estos Transmisores de Temperatura tomaran el valor de ohms y lo entregara en una señal de corriente de 4 a 20 mA, existen transmisores tipo oblea que van dentro de las cabezas de conexión de los Ensambles PT100 o transmisores para Riel DIN, estos van instalados en un gabinete de control.

Estos convertidores de señal normalmente son utilizados para evitar ruido electromagnético, incrementar la longitud de señal o para conectar un PT100 a PLC.

Los PLC suelen tener diferentes tipos de entrada analógicas, dentro de ellas se encuentran las entradas de PT100, pero en ciertos requerimientos se tiene la necesidad de medir diferentes tipos de variables y se hace complicado adquirir diferentes tarjetas, en esos casos se suele usar un RTD con un Transmisor de Temperatura con una con salida de 4-20 mA o de voltaje de 0 a 10 VCD, para que convierta el valor de ohms a corriente o voltaje según sea el caso y así hacerlo compatible.

No olviden que en JM Industrial somos especialistas en temperatura, te ayudamos con la fabricación del RTD PT100 y la selección de un transmisor que se adecue a tu proyecto, contáctanos.

Un bulbo Pt100 es una bobina de alambre de platino enrollada dentro o fuera de un material aislante que pueda soportar altas temperaturas como el vidrio y la cerámica. Existen diferentes modelos y formas de los mismos pero el más común suelen ser los cerámicos.

Los RTD de platino con cabeza marina o cabezal suelen ser llamados ensambles PT100, los cuales están compuestos de un tubing protector metálico, un conector y una cabeza de conexión, contamos con una amplia gama de modelos y materiales con los que se puede fabricar Ensamble, contamos con los sensores de temperatura de la serie JMI-200 que se compone de ensambles metálicos con cabeza marina, pero recuerda que en JM Industrial podemos fabricar tu sensor en modelos estándar o según tu requerimiento.

La conexión de los PT100 a un instrumento de medida es sencilla, la mayoría de los equipos con entrada para pt100 vienen con 3 terminales, dependiendo de la marca pueden venir como A, B y B´, o también puede venir como A, B y b pero en general la misma letra significa que es de la misma terminal.

Conexión de Pt100 de 2 hilos

Las terminales se conectan en A y B, el blanco suele ir en la A, para que el instrumento no marque error se hace un puente de la terminal B con B¨.

Conexión de Pt100 de 3 hilos

La terminal única que suele ser la blanca va en A y las rojas van en las B, es indistinto que roja sea, recuerda que vienen de la misma terminal del bulbo PT100.

En ciertos casos los colores vienen invertidos o son de colores diferentes, por lo que hay que identificar cuales son las terminales que vienen de la misma terminal del bulbo, si mides con un multímetro medirá menos de 1 Ω, lo que significa que vienen de la misma terminal y se conectaran en la B.

Conexión de Pt100 de 4 hilos

En este caso, el instrumento traerá 4 terminales, A, A´, B y B´, aquí elegiremos poner los de color blanco en las A y los rojos en las B, pero si se conectara al revés no debe de haber ningún problema.

En JM industrial fabricamos tu sensor, puede ser un modelo estándar, según muestra o especificaciones suministradas por el usuario, fabricamos PT100, PT500 y Pt1000, ponte en contacto!
